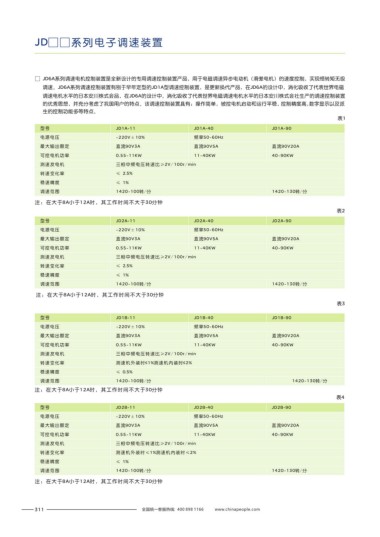

JD□□系列电子调速装置

输出接线图
□ JD6A系列调速电机控制装置是全新设计的专用调速控制装置产品，用于电磁调速异步电动机（滑差电机）的速度控制，实现恒转矩无级
调速。JD6A系列调速控制装置有别于早年定型的JD1A型调速控制装置，是更新换代产品，在JD6A的设计中，消化吸收了代表世界电磁 JD1A/JD2A/JD1B/JD2B接线图
调速电机水平的日本安川株式会品，在JD6A的设计中，消化吸收了代表世界电磁调速电机水平的日本安川株式会社生产的调速控制装置
的优秀思想，并充分考虑了我国用户的特点。该调速控制装置具有：操作简单，被控电机启动和运行平稳，控制精度高，数字显示以及派 地 线
AC220V
生的控制功能多等特点。 相 线
表1
2 1
型号 JD1A-11 JD1A-40 JD1A-90
接测速 5 4 3 接励磁线卷
电源电压 ~220V±10% 频率50 60Hz~
发电机 7 6
最大输出额定 直流90V3A 直流90V5A 直流90V20A
可控电机功率 0.55~11KW 11~40KW 40~90KW (可以互换)
测速发电机 三相中频电压转速比≥2V/100r/min
转速变化率 ≤ 2.5% 安装尺寸及外形尺寸
稳速精度 ≤ 1%
JD1A、JD1B型控制外形尺寸见图1
调速范围 1420~100转/分 1420 130~ 转/分
注：在大于8A小于12A时，其工作时间不大于30分钟
表2
型号 JD2A-11 JD2A-40 JD2A-90
130
电源电压 ~220V±10% 频率50 60Hz~
最大输出额定 直流90V3A 直流90V5A 直流90V20A 190
245
可控电机功率 0.55~11KW 11~40KW 40~90KW 210
测速发电机 三相中频电压转速比≥2V/100r/min
转速变化率 ≤ 2.5%
稳速精度 ≤ 1%
调速范围 1420~100转/分 1420 130~ 转/分
注：在大于8A小于12A时，其工作时间不大于30分钟 150 4 95 15
表3 135
图1
型号 JD1B-11 JD1B-40 JD1B-90
电源电压 ~220V±10% 频率50 60Hz~
JD1A、JD1B型用于墙挂式安装尺寸见图2
最大输出额定 直流90V3A 直流90V5A 直流90V20A
可控电机功率 0.55~11KW 11~40KW 40~90KW 4- 6φ
80
测速发电机 三相中频电压转速比≥2V/100r/min
转速变化率 测速机外装时≤1%测速机内装时≤2%
稳速精度 ≤ 0.5%
调速范围 1420~100转/分 1420 130~ 转/分
140
注：在大于8A小于12A时，其工作时间不大于30分钟
表4
型号 JD2B-11 JD2B-40 JD2B-90
电源电压 ~220V±10% 频率50 60Hz~
最大输出额定 直流90V3A 直流90V5A 直流90V20A
可控电机功率 0.55~11KW 11~40KW 40~90KW
测速发电机 三相中频电压转速比≥2V/100r/min
转速变化率 测速机外装时≤1% 测速机内装时≤2% 图2
稳速精度 ≤ 1%
调速范围 1420~100转/分 1420 130~ 转/分
注：在大于8A小于12A时，其工作时间不大于30分钟
