P. 325

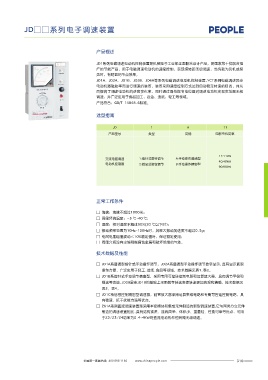

XJ01E系列软起动器控制柜 JD□□系列电子调速装置
外形尺寸图 产品概述
JD1系列电磁调速电动机控制装置是机械电子工业部全国联合设计产品，是国家第十批联合推
广的节能产品，用于电磁调速电动机的速度控制，实现恒转距无级调速，当负载为风机或泵
类时，有明显的节点效果。
JD1A 、JD2A 、JD1B 、JD2B 、JD6A 等系列电磁调速电动机控制装置,YCT 系列电磁调速异步
电动机激磁功率而进行调速的装置，装置采用速度控制方式达到自动稳定转速的目的，并从
而提高了调速电动机的速度变化率，同时通过操作指令电位器对调速电动机实现宽范围无级
调速，并广泛应用于食品加工，冶金，造纸，轻工等领域。
B 产品符合：GB/T 14048.6标准。
选型指南
JD 1 A 11
产品型号 类型 功能 匹配电机功率
A C
11:11kW
:
:
交流电磁调速 1 指针式旋钮调节 A 手动操作普通型
40:40kW
电动机控制器 2:数显式旋钮调节 B:手动操作精密型
规格 A B C 90:90kW
14-40 380 700 265
45-75 480 900 310
90-200 650 1400 500
220-315 700 1600 550
350-500 800 1700 500 正常工作条件
□ 海拔：海拔不超过 1000米；
□ 周围坏境温度：-5 ℃~40 ℃;
□ 湿度：相对湿度不超过90%(20 ℃以下时);
□ 振动频率范围为10Hz~150Hz时，其最大振动加速度不超过0.5g；
□ 电网电压幅值波动≤10%额定值时，保证额定使用；
□ 周围介质没有尘埃和能腐蚀金属和破坏绝缘的气体。
技术数据及性能
□ JD1A系普通型指针式手动操作调节， JD2A系普通型手动操作调节数字显示，具有显示直观
操作方便，广泛应用于轻工、造纸、食品等领域，技术数据见表 、表 。
1
2
□ JD1B系指针式手动调节精密型，采用专用可控硅控制电路和运算放大器，具有调节平稳和
稳速等功能，JD2B是在JD1B的基础上采用数字转速表使转速更加直观和精确，技术数据见
表3、表4。
□ JD1C系信号控制精密型调速器，前置放大器采用运算集成电路和专用可控硅控制电路，具
有稳速、抗干扰能力强等优点。
□ ZS1A系列直流调速装置是采用半控模块和集成元件制造的新型调速装置,它与同类分立元件
制造的调速装置相比,具有结构紧凑、接线简单、体积小、重量轻、性能可靠等优点，可用
于Z2/Z3/Z4功率为0.4~4KW的直流电动机作恒转矩无级调速。
