电力电缆

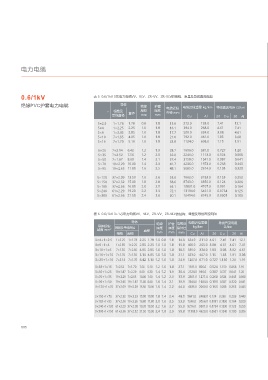

0.6/1kV 表 5 0.6/1kV 5芯电力电缆VV、VLV、ZR-VV、ZR-VLV的结构、重量及导线直流电阻 0.6/1kV 表 7 0.6/1kV 3+2芯电力电缆VV、VLV、ZR-VV、ZR-VLV的结构、重量及导线直流电阻
绝缘PVC护套电力电缆 导体 绝缘 护套 绝缘PVC护套电力电缆 导体 绝缘 护套 电缆近 电缆近似重量 导线直流电阻
导体标称 电缆近似 电缆近似重量 kg/km 导线直流电阻 Ω/km 导体标称 kg/km Ω/km
截面 mm² 根数及 直径 厚度 厚度 外径 mm 截面 mm² 根数及单线直径 直径 厚度 厚度 似外径
单线直径 mm mm Cu Al 20℃C u 20℃ Al 相线 副线 mm mm mm Cu Al 20℃C u 20℃ Al
5×2.5 1×1.78 1.78 0.8 1.8 13.6 272.0 193.0 7.41 12.1 3×4+2×2.5 1×2.25 1×1.78 2.25 1.78 1.0 0.8 1.8 15.2 354.0 238.0 4.61 7.41 7.41 12.1
5×4 1×2.25 2.25 1.0 1.8 16.1 394.0 268.0 4.61 7.41 3×6+2×4 1×2.85 1×2.25 2.85 2.25 1.0 1.0 1.8 17.1 463.0 288.0 3.08 4.61 4.61 7.41
5×6 1×2.85 2.85 1.0 1.8 17.7 509.0 324.0 3.08 4.61 3×10+2×6 7×1.35 1×2.85 4.05 2.85 1.0 1.0 1.8 19.7 680.0 407.0 1.83 3.08 3.02 4.61
5×10 7×1.35 4.05 1.0 1.8 21.0 792.0 461.0 1.83 3.08 3×16+2×10 7×1.70 7×1.35 5.10 4.05 1.0 1.0 1.8 22.7 990.0 552.0 1.15 1.83 1.91 3.08
5×16 7×1.70 5.10 1.0 1.8 23.8 1124.0 608.0 1.15 1.91 3×25+2×16 7×2.14 7×1.70 6.42 5.10 1.2 1.0 1.8 26.7 1468.0 773.0 0.727 1.150 1.20 1.91
5×25 7×2.14 6.42 1.2 1.9 28.7 1696.0 881.0 0.727 1.20 3×35+2×16 7×2.52 7×1.70 7.56 5.10 1.2 1.0 1.9 29.0 1791.0 907.0 0.524 1.150 0.868 1.91
5×35 7×2.52 7.56 1.2 2.0 32.0 2241.0 1113.0 0.524 0.868 3×50+2×25 19×1.87 7×2.29 8.60 6.30 1.4 1.2 2.0 34.4 2573.0 1284.0 0.387 0.727 0.641 1.2
5×50 7×1.87 8.60 1.4 2.1 37.4 3158.0 1541.0 0.387 0.641 3×70 +2×35 19×2.29 7×2.65 10.00 7.50 1.4 1.2 2.2 38.7 3464.0 1637.0 0.268 0.524 0.443 0.868
5×70 19×2.29 10.00 1.4 2.3 41.7 4236.0 1973.0 0.268 0.443 3×95+2×50 19×2.65 19×1.87 11.80 8.60 1.6 1.4 2.4 44.4 4697.0 2207.0 0.193 0.387 0.320 0.641
5×95 19×2.65 11.80 1.6 2.5 48.1 5685.0 2614.0 0.193 0.320 3×120+2×70 37×2.09 19×2.29 13.50 10.00 1.6 1.4 2.5 49.0 5935.0 2673.0 0.153 0.268 0.253 0.443

5×120 37×2.09 13.50 1.6 2.6 53.0 7662.0 3183.0 0.153 0.253 3×150+2×70 37×2.32 19×2.29 15.00 10.00 1.8 1.4 2.6 52.9 6968.0 3153.0 0.124 0.206 0.206 0.443
5×150 37×2.32 15.00 1.8 2.8 58.6 8743.0 3850.0 0.124 0.206 3×185+2×95 37×2.56 19×2.65 16.80 11.80 2.0 1.6 2.8 59.3 8759.0 3942.0 0.0991 0.1930 0.164 0.32
5×185 37×2.56 16.80 2.0 3.0 65.1 10801.0 4767.0 0.991 0.164 3×240+2×120 61×2.29 37×2.09 19.20 13.50 2.2 1.6 3.1 66.6 11184.0 4978.0 0.0754 0.1530 0.125 0.253
5×240 61×2.29 19.20 2.2 3.3 72.1 13194.0 5461.0 0.0754 0.125 3×300+2×150 61×2.56 37×2.32 21.50 15.00 2.4 1.8 3.3 71.1 13719.0 5984.0 0.0601 0.1240 0.100 0.206
5×300 61×2.56 21.50 2.4 3.6 80.1 16414.0 6745.0 0.0601 0.100

表 6 0.6/1kV 3+1芯电力电缆VV、VLV、ZR-VV、ZR-VLV的结构、重量及导线直流电阻 表 8 0.6/1kV 4+1芯电力电缆VV、VLV、ZR-VV、ZR-VLV的结构、重量及导线直流电阻
导体 绝缘 护套 电缆近 电缆近似重量 导线直流电阻 导体 绝缘 护套 电缆近 电缆近似重量 导线直流电阻
导体标称 kg/km Ω/km 导体标称 kg/km Ω/km
截面 mm² 根数及单线直径 直径 厚度 厚度 似外径 截面 mm² 根数及单线直径 直径 厚度 厚度 似外径
相线 副线 mm mm mm Cu Al 20℃C u 20℃ Al 相线 副线 mm mm mm Cu Al 20℃C u 20℃ Al
3×4+1×2.5 1×2.25 1×1.78 2.25 1.78 1.0 0.8 1.8 14.3 354.0 211.0 4.61 7.41 7.41 12.1 4×4+1×2.5 1×2.25 1×1.78 2.25 1.78 1.0 0.8 1.8 15.6 358.0 251.0 4.61 7.41 7.41 12.1
3×6+1×4 1×2.85 1×2.25 2.85 2.25 1.0 1.0 1.8 15.8 400.0 265.0 3.08 4.61 4.61 7.41 4×6+1×4 1×2.85 1×2.25 2.85 2.25 1.0 1.0 1.8 17.4 493.0 317.0 3.08 4.61 4.61 7.41
3×10+1×6 7×1.35 7×2.85 4.05 2.85 1.0 1.0 1.8 18.5 595.0 334.0 1.83 3.08 3.02 4.61 4×10+1×6 7×1.35 1×2.85 4.05 2.85 1.0 1.0 1.8 20.3 733.0 347.0 1.83 3.08 3.02 4.61
3×16+1×10 7×1.70 7×1.35 5.10 4.05 1.0 1.0 1.8 21.1 853.0 467.0 1.15 1.83 1.91 3.08 4×16+1×10 7×1.70 7×1.35 5.10 4.05 1.0 1.0 1.8 23.3 1118.0 588.0 1.15 1.83 1.91 3.08
3×25+1×16 7×2.14 7×1.70 6.42 5.10 1.2 1.0 1.8 24.9 1267.0 671.0 0.727 1.150 1.20 1.91 4×25+1×16 7×2.14 7×1.70 6.42 5.10 1.2 1.0 1.8 27.6 1662.0 827.0 0.727 1.150 1.20 1.91
3×35+1×16 7×2.52 7×1.70 7.56 5.10 1.2 1.0 1.8 27.1 1591.0 806.0 0.524 1.150 0.868 1.91 4×35+1×16 7×2.52 7×1.70 7.56 5.10 1.2 1.0 1.9 30.3 2046.0 1021.0 0.524 1.150 0.868 1.91
3×50+1×25 19×1.87 7×2.29 8.60 6.30 1.4 1.2 1.9 30.4 2124.0 996.0 0.387 0.727 0.641 1.20 4×50+1×25 19×1.87 7×2.29 8.60 6.30 1.4 1.2 2.0 35.8 2520.0 1395.0 0.387 0.727 0.641 1.2
3×70+1×35 19×2.29 7×2.65 10.00 7.50 1.4 1.2 2.0 33.9 2851.0 1271.0 0.268 0.524 0.443 0.868 4×70+1×35 19×2.29 7×2.65 10.00 7.50 1.4 1.2 2.2 39.9 3782.0 1787.0 0.268 0.524 0.443 0.868
3×95+1×50 19×2.65 19×1.87 11.80 8.60 1.6 1.4 2.1 39.9 3844.0 1684.0 0.193 0.387 0.320 0.641 4×95+1×50 19×2.65 19×1.87 11.80 8.60 1.6 1.4 2.4 46.0 5088.0 2356.0 0.193 0.387 0.320 0.641
3×120+1×70 37×2.09 19×2.29 13.50 10.00 1.6 1.4 2.2 44.0 4833.0 2060.0 0.153 0.268 0.253 0.443 4×120+1×70 37×2.09 19×2.29 13.50 10.00 1.6 1.4 2.6 51.0 6394.0 2911.0 0.153 0.268 0.253 0.443

3×150+1×70 37×2.32 19×2.29 15.00 10.00 1.8 1.4 2.4 48.5 5841.0 2488.0 0.124 0.268 0.206 0.443 4×150+1×70 37×2.32 19×2.29 15.00 10.00 1.8 1.4 2.7 55.4 7725.0 3482.0 0.124 0.193 0.206 0.443
3×185+1×95 37×2.56 19×2.65 16.80 11.80 2.0 1.6 2.5 53.3 7246.0 3056.0 0.0991 0.1930 0.164 0.320 4×185+1×95 37×2.56 19×2.65 16.80 11.80 2.0 1.6 2.9 61.9 9894.0 4607.0 0.0991 0.1930 0.164 0.32
3×240+1×120 61×2.29 37×2.09 19.20 13.50 2.2 1.6 2.7 55.0 9216.0 3801.0 0.0754 0.1530 0.125 0.253 4×240+1×120 61×2.29 37×2.09 19.20 13.50 2.2 1.6 3.2 69.7 12306.0 5466.0 0.0754 0.1530 0.125 0.253
3×300+1×150 61×2.56 37×2.32 21.50 15.00 2.4 1.8 2.9 59.8 11388.0 4620.0 0.0601 0.1240 0.100 0.206 4×300+1×150 61×2.56 37×2.32 21.50 15.00 2.4 1.8 3.4 74.3 15397.0 7118.0 0.0601 0.1240 0.100 0.206

005 006
