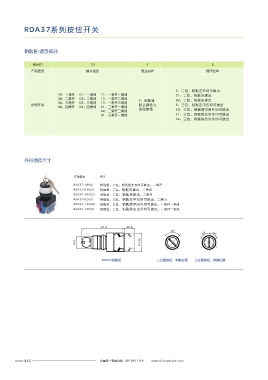

RDA37系列按钮开关 RDA38系列按钮开关

钥匙钮 选型规则- 符合标准

RDA37 10 Y 2 产品型号 国际标准 国家标准
产品型号 触头组合 派生品种 操作位置 RDA38 IEC 60947 5 1- - - GB/T14048.5

应用范围
2：二位，钥匙左右均可拔出
10：一常开 01：一常闭 11：一常开一常闭 21：二位，钥匙右拔出 RDA38按钮开关适用于交流50(60)Hz、额定工作电压380V或直流额定工作电压220V，额定工作电流不大于5A的控制电路中，作为控制接触器、继电器、
20：二常开 02：二常闭 12：一常开二常闭 Y：钥匙钮 22：二位，钥匙左拔出 电磁开关或工作信号转换之用。带信号灯的按钮，信号灯装在按钮的颈部，钮头兼作信号灯的灯罩，用不同的颜色作区别信号之用。
30：三常开 03：三常闭 13：一常开三常闭
按钮开关 默认颜色为 3：三位，钥匙左中右均可拔出
40：四常开 04：四常闭 21：二常开一常闭
22：二常开二常闭 金属镀铬 30：三位，钥匙除中间外均可拔出 选型指南
31：三常开一常闭 31：三位，钥匙除左边外均可拔出
32：三位，钥匙除右边外均可拔出
RDA38 B 10 Z R 31
产品型号 型号分类 触头组合 派生品种 按钮颜色 带灯钮电压

第1位表示常开触头数
第2位表示常闭触头数
无字母：平钮
01：一常闭 Z ：平钮自锁
外形图及尺寸 02：二常闭 D：平钮带灯
03：三常闭 ZD：平钮自锁带灯 21：AC/DC6V
04：四常闭 J：紧急按钮 R 红 22：AC/DC12V
：
订货型号 含义 省略：螺钉联结 10：一常开 M：蘑菇钮 G：绿 23：AC/DC24V
通用型号LA39型 20：二常开 24：AC/DC36V
RDA37-10Y/2 钥匙钮，二位，钥匙钮左右均可拔出，一常开 按钮开关 30：三常开 MZ：蘑菇钮自锁 Y： 黄 25：AC/DC48V
RDA37-01Y/21 钥匙钮，二位，钥匙右拔出，一常闭 B型：自锁联结 40：四常开 MD：蘑菇钮带灯 B： 蓝 26：AC/DC110V
：
RDA37-20Y/22 钥匙钮，二位，钥匙左拔出，二常开 通用型号LA38型 11：一常开一常闭 MZD：蘑菇钮自锁带灯 W 白 28：DC220V
12：一常开二常闭 X：旋钮 K： 黑 31：AC220V
RDA37-02Y/3 钥匙钮，三位，钥匙左中右均可拔出，二常闭
13：一常开三常闭 XB：长柄旋钮 32：AC380V
RDA37-11Y/30 钥匙钮，三位，钥匙除中间外均可拔出，一常开一常闭
RDA37-12Y/31 钥匙钮，三位，钥匙除左边外均可拔出，一常开二常闭 21：二常开一常闭 XD:旋钮带灯
22：二常开二常闭 Y：钥匙钮
31：三常开一常闭
B：双位按钮
33：三常开三常闭
...
84.5 20.6
90 。 。
60 60 。
M22 37×30
一般结构
按钮开关主要由操作机构（钮头）、触头及基座组成的触头座、固定件（联结件）组成。触头座、固定件（联结件）为通用件，变换钮头可派生出不同
RDA37钥匙钮 二位置旋钮、钥匙位置 三位置旋钮、钥匙位置
型式的品种，如按压式、紧急式、旋钮式、钥匙式。触头座侧板由透明塑料制成，可以观察到触头的开闭情况。带指示灯的按钮还包括指示灯和灯座，
指示灯用于信号指示。
安装孔径统一为Φ22。
