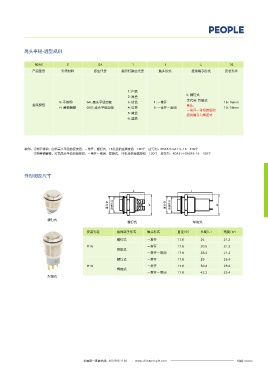

Page 211 - 工业控制与保护 - 人民电器集团有限公司

RDA3系列金属按钮开关

球形钮-选型规则 高头平钮-选型规则

RDA3 S B 1 1 L 16 RDA3 S GA 1 1 L 16
产品型号 外壳材料 派生代号 颜色代号 触头形式 接线端子形式 安装孔径 产品型号 外壳材料 派生代号 指示灯颜色代号 触头形式 接线端子形式 安装孔径

:
:
1 白色 1 白色
:
L 螺钉式 L 螺钉式
:
2: 黑色 2: 黑色
无代号: 焊接式 无代号: 焊接式
:
:
:
:
S 不锈钢 B 球形钮自复 3: 绿色 1: 一常开 16: 16mm S 不锈钢 GA 高头平钮自复 3: 绿色 1: 一常开 16: 16mm
金属按钮 备注： 金属按钮 备注：
H: 黄铜镀镍 BZ: 球形钮自锁 4: 红色 5: 一常开一常闭 19: 19mm H: 黄铜镀镍 GAZ: 高头平钮自锁 4: 红色 5: 一常开一常闭 19: 19mm
一常开一常闭按钮的 一常开一常闭按钮的
5: 黄色 5: 黄色
接线端子为焊接式 接线端子为焊接式
6: 蓝色 6: 蓝色
举例：订购不锈钢，白色球形钮自复按钮，一常开，螺钉式，16孔径的金属按钮 100个 应写为：RDA3-S-B11L 16 100个- 举例：订购不锈钢，白色高头平钮自复按钮，一常开，螺钉式，16孔径的金属按钮 100个 应写为：RDA3-S-GA11L 16 100个
-
订购黄铜镀镍，红色球形钮自锁按钮，一常开一常闭，焊接式，19孔径的金属按钮 100个 应写为：RDA3-H-BZ45 19 100个- 订购黄铜镀镍，红色高头平钮自锁按钮，一常开一常闭，焊接式，19孔径的金属按钮 100个 应写为：RDA3-H-GAZ45 19 100个
-
外形图及尺寸 外形图及尺寸

L L L L

直径 Φ 安装孔径 W 直径 Φ 安装孔径 W 直径 Φ 安装孔径 W 直径 Φ 安装孔径 W

螺钉式
螺钉式 螺钉式 焊接式 螺钉式 焊接式

安装孔径 接线端子形式 触头形式 直径(Φ) 长度 L( ) 宽度 W( ) 安装孔径 接线端子形式 触头形式 直径(Φ) 长度 L( ) 宽度 W( )
螺钉式 一常开 17 8. 24 21.2 螺钉式 一常开 17.8 24 21.2
M16
焊接式 一常开 17 8. 20.5 21.2 M16 一常开 17.8 20.5 21.2
焊接式
螺钉式 一常开 21.8 29 25.4 一常开一常闭 17.8 38.2 21.2
M19 一常开 21.8 30.2 25.4 螺钉式 一常开 17.8 29 25.4
焊接式
一常开一常闭 21.8 42.2 25.4 M19 一常开 17.8 30.2 25.4
焊接式
焊接式 一常开一常闭 17.8 42.2 25.4
焊接式
