高压电器

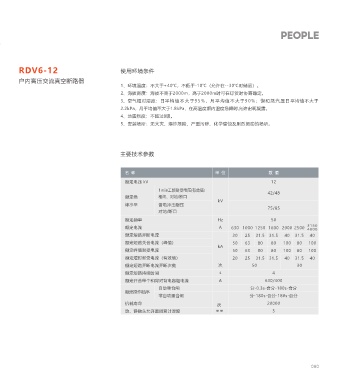

RDV6-12 概述 RDV6-12 使用环境条件
户内高压交流真空断路器 户内高压交流真空断路器
RDV6-12户内高压交流真空断路器（简称断路器）是三相交流12kV电力系统的户内开关设备，安 1、环境温度：不大于+40℃，不低于-10℃（允许在--30℃时储运）。
装在KY28型中置式开关柜、箱式变电站及其它铠装式开关柜中、作为工矿企事业单位及变电站的电 2、海拔高度：海拔不高于2000m，高于2000m时可在订货时协商确定。
气设备的保护和控制单元，关合线路中的负荷电流、过载电流及短路保护电流，由于真空断路器的 3、空气相对湿度：日平 均 值 不 大 于9 5 % ，月 平 均 值 不 大 于9 0 % ；饱 和 蒸 汽 压 日 平均值不大于
特殊优越性,尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。 2.2kPa，月平均值不大于1.8kPa，在高湿度期内温度急降时,允许出现凝露。

4、地震烈度：不超过8级。
5、安装场所：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

主要功能特点

● 真空灭弧室采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，介质绝缘强度稳定，
主要技术参数
弧后恢复迅速，截流水平低，开断能力强，电寿命长。
● 绝缘极柱与真空灭弧室陶瓷外壳之间，采用流体硅橡胶进行缓冲, 增加了产品耐冲击等性能，极柱
表面设有大爬距的伞裙，提高了产品对地工频耐压和雷电冲击耐压性能，产品能满足高海拔地区使用 名 称 单 位 数 值
的主要技术条件。 额定电压 kV 12
● 操动机构为平面布置的弹簧储能机构，具有手动储能和电动储能功能，使断路器的操作性能更为可靠。 1min工频耐受电压(有效值)
42/48
● 该断路器操动机构，也可选用永磁式操动机构，该机构与常规弹簧机构相比零部件减少60%，降 额定绝 相间、对地/断口
kV
低了由于零部件产生的故障率，可靠性进一步提高，便于智能化控制和操作。 缘水平 雷电冲击耐压
75/85
对地/断口
额定频率 Hz 50
3150
额定电流 A 630 1000 1250 1600 2000 2500 4000
型号及其含义 额定短路开断电流 20 25 31.5 31.5 40 31.5 40
额定短路关合电流（峰值） 50 63 80 80 100 80 100
kA
RD V 6 - 12 / □ - □ 额定峰值耐受电流 50 63 80 80 100 80 100
额定短时耐受电流（有效值） 20 25 31.5 31.5 40 31.5 40
额定短路开断电流开断次数 次 50 30
额定短路开断电流(kA) 额定短路持续时间 s 4
额定电流(A) 额定开合单个和背对背电容组电流 A 630/400
额定电压(kV) 自动重合闸 分-0.3s-合分-180s-合分
额定操作顺序
设计序号 非自动重合闸 分-180s-合分-180s-合分
机械寿命 20000
户内 次
动、静触头允许磨损累计厚度 mm 3
真空断路器

079 080
