高压电器

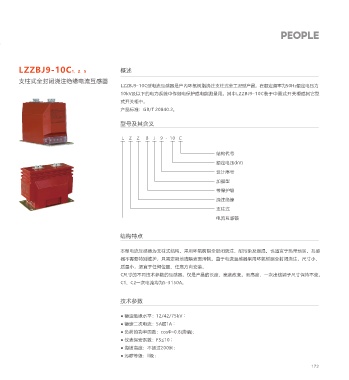

LA(J)-10Q 外形及安装示意图 LZZBJ9-10C1、2、5 概述
穿墙式浇注绝缘电流互感器 支柱式全封闭浇注绝缘电流互感器
LZZBJ9-10C型电流互感器是户内环氧树脂浇注支柱式全工况型产品。在额定频率为50Hz额定电压为
R10
10kV及以下的电力系统中作继电保护或电能测量用。其中LZZBJ9-10C装于中置式开关柜或其它型
A向
5-250/5A 式开关柜中。
285 235±10 5 13 产品标准：GB/T 20840.2。
40
25 型号及其含义
13
25 65
160
450 图一 L Z Z B J 9 - 10 C
500 200
结构代号
额定电压(kV)
420 R8 设计序号
310
A向 加强型
300-600/5A
带保护级
25 30 25
200 230 浇注绝缘
50
支柱式
80
电流互感器
150 图二
185
结构特点
本型电流互感器为支柱式结构。采用环氧树脂全封闭浇注，耐污染及潮湿。也适宜于热带地区。互感
器不需要特别维护，只需定期地清除表面污物。由于电流互感器采用环氧树脂全封闭浇注，尺寸小、
390 R8
360 质量小，适宜于任何位置、任意方向安装。
A向
C尺寸的不同技术参数的互感器。仅是产品的长度、宽度改变。而高度、一次出线端子尺寸保持不变。
800-1000/5A
C1、C2一次电流均为5-3150A。
15 30 20
200 230
60
技术参数
65
70
● 额定绝缘水平：12/42/75kV：
150
图三
185 ● 额定二次电流：5A或1A：
● 负荷的功率因数：cosΦ=0.8(滞后)；
● 仪表保安系数：FS≤10；
● 海拔高度：不超过200米：
● 污秽等级：ll级：
