高压电器

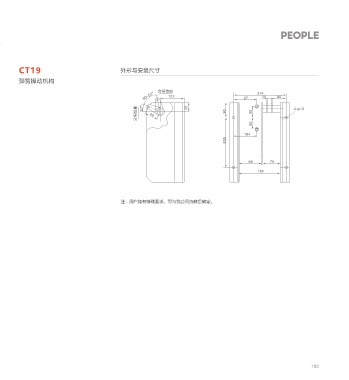

CT19 概述 CT19 外形与安装尺寸
弹簧操动机构 弹簧操动机构
CT19弹簧操动机构可供操动各类手车式真空断路器及其合闸功与之相当的其它类型的真空断路器之
合闸位置
用，其性能符合GB/T 1984《交流高压断路器》和本产品《技术条件》的要求，各项指标均达到和超 50~55° 102 234 66
16
过“IEC”标准，本产品的机械寿命为10000次。 97
本机构合闸弹簧的储能方式有电动机储能和手动储能两种；分闸操作有分闸电磁铁、过电流脱扣电磁 20° 35 90 分 4-φ13
铁及手动按钮操作三种；合闸操作有合闸电磁铁及手动按钮操作两种。 分闸位置 48 80
60
合
104
机构的规格及匹配之主要部件如下表
255
质量 体积 电动机输入 合闸弹簧 匹配真空断路器
规格
(kg) 长×宽×深(mm) 功率(W) (mm) 开断电流(kA)
99 75
CT19-Ⅰ 30 420×350×160 70 φ7 20
180
CT19-Ⅱ 30 420×350×160 70 φ7.5 31.5
CT19-Ⅲ 30 420×350×160 70 φ8 40
CT19-Ⅳ 30 420×350×160 200 φ10+φ5 (40.5kV)25kA
注：用户如有特殊要求，可与我公司协商后确定。
脱扣器的组合及其代号：100、110、111、114、1114、400、1134
主要技术参数
型 号 66ZYCJ-11
额定工作电压(V) ≌110 ≌220
电动机额定输入功率(W) 70-200
正常工作电压范围 85%~110%额定工作电压
额定工作电压储能时间(S) ≤12
如用户需要采用交流电源时，则增加全波整流电源(桥堆)供给储能电动机工作。
合分闸电磁铁采用螺管式电磁铁，其技术参数见下表：
额定工作电压(V) ~110 ~220 ~380 ~48 ~110 ~220
额定工作电流(A) 4.3 3.8 3.3 2.3 1.16
额定电功率(W) <473 <836 <158 <253 <258
20℃时线圈电阻值(Ω) 8.5±0.5 19.2±1.2 15±0.75 47±2.8 190±11
正常合闸工作电压范围 85%~110%额定工作电压
正常分闸工作电压范围 65%~120%额定工作电压应可靠分闸，小于30%额定工作电压时不得分闸
机构输出轴工作转动角为50~55度。
