高压电器

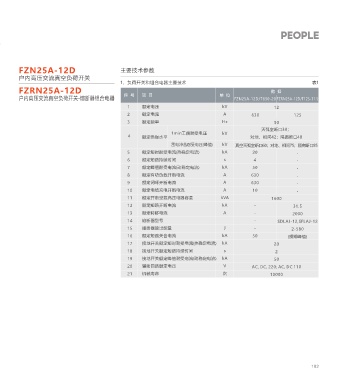

FZN25A-12D 概述 FZN25A-12D 主要技术参数
户内高压交流真空负荷开关 户内高压交流真空负荷开关
1、负荷开关和组合电器主要技术 表1
FZN25A-12D/T630-20户内高压 交流真空负荷开关和FZRN25A-12D/T125-31.5型户内高压 交流
FZRN25A-12D 真 空 负 荷 开 关-熔 断 器 组 合 电 器 是 三 相 交 流50Hz、12kV配 电 系 统 的 控 制 和 保 护 装 置 ， 产 品 无 FZRN25A-12D 数 据
户内高压交流真空负荷开关-熔断器组合电器 户内高压交流真空负荷开关-熔断器组合电器 序 号 项 目 单 位 FZN25A-12D/T630-20 FZRN25A-12D/T125-31.5
油、无毒、无燃火与爆炸危险，广泛使用于工矿企业及城市大楼配电站等场所。后者对高压电器等
电气设备的保护作用比断路器更可靠，特别适合于环网、双辅射供电单元和箱式变电站。 1 额定电压 kV 12
FZN25A-12D/T630-20户内高压交流真空负荷开关(以下简称负荷开关)是三相交流50Hz、额定电 2 额定电流 A 630 125
压12kV的 户 内 装 置 ， 适 用 于 工 矿 企 业 配 电 所 及 变 电 站 等 场 所 ， 作 为 电 气 设 施 的 保 护 和 控 制 ， 3 额定频率 Hz 50
用于分合负荷电流、闭环电流、空载高压电器和电缆充电电流。它具有关合短路电流能力的接地开 灭弧室断口30；
1min工频耐受电压 kV
关。其操作机构可手动和电动，便于实现电力系统的三遥控制要求。 4 额定绝缘水平 对地、相间42；隔离断口48
FZRN25A-12D/T125-31.5户 内 高 压 交 流 真 空 负 荷 开 关-熔 断 器 组 合 电 器(以 下 简 称 组 合 电 器) 雷电冲击耐受电压(峰值) kV 真空灭弧室断口60；对地、相间75；隔离断口85
是三相交流50Hz、额定电压12kV的户内装置，适用于工矿企业配电所及变电站等场合，作负荷控 5 额定短时耐受电流(热稳定电流) kA 20 -
制和短路保护之用。它还具有关合短路电流能力的接地开关。其操作机构可手动和电动，便于实
6 额定短路持续时间 s 4 -
现电力系统的三遥控制要求。
7 额定峰值耐受电流(动稳定电流) kA 50 -
负荷开关符合GB/T 3804标准、组合电器符合GB/T 16926标准。
8 额定有功负载开断电流 A 630 -
9 额定闭环开断电流 A 630 -
10 额定电缆充电开断电流 A 10 -
型号及其含义
11 额定开断空载高压电器容量 kVA 1600
F Z N 25A - 12 D / T 630 - 20 12 额定短路开断电流 kA - 31.5
13 额定转移电流 A - 2000
额定短时耐受电流(kA)
14 熔断器型号 - SDLAJ-12,SFLAJ-12
额定电流(A)
15 撞击器输出能量 J - 2-580
弹簧机构
16 额定短路关合电流 kA 50 (预期峰值)
带接地刀开关
额定电压(kV) 17 接地开关额定短时耐受电流(热稳定电流) kA 20
设计序号 18 接地开关额定短路持续时间 s 2
户内 19 接地开关额定峰值耐受电流(动稳定电流) kA 50
真空 20 辅助回路额定电压 V AC, DC, 220; AC, DC 110
负荷开关 21 机械寿命 次 10000
F Z R N 25A - 12 D / T 125 - 31.5

额定短路开断电流(kA)
额定电流(A)
弹簧机构
带接地刀开关
额定电压(kV)
设计序号
户内
带熔断器
真空
负荷开关

101 102
