RDB5系列小型断路器 RDB5-40系列小型断路器

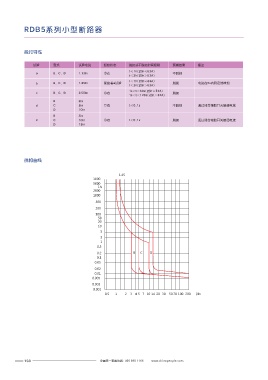

脱扣特性 选型指南

试验 型式 试验电流 起始状态 脱扣或不脱扣时间极限 预期结果 备注 RDB5 40 1P+N C 40 OF
t≤1h(对In≤63A） 产品代号 壳架等级 极数 脱扣类型 额定电流 电气附件
a B、 C、 D 1.13In 冷态 不脱扣
t≤ 2h(对In＞63A）
t＜ 1h(对In≤63A）
b B、 C、 D 1.45In 紧接着a试验 脱扣 电流在5s内稳定地增加
t＜2h(对In＞63A）
1A 2A 辅助触头:OF
1s＜ ＜ 0st 6 (对In ≤32A） 报警触头:SD
c B、 C、 D 2.55In 冷态 脱扣 3A 4A
1s＜t＜120s(对In＞32A） C 5A 6A 分励脱扣器:MX
小型断路器 40 1P+N
B 3In D 10A 16A 欠压脱扣器:Q
d C 5In 冷态 t≤0.1s 不脱扣 通过闭合辅助开关接通电流 20A 25A 过压脱扣器:G
D 10In 32A 40A 过欠压脱扣器:GQ
B 5In
e C 10In 冷态 t＜ 0.1s 脱扣 通过闭合辅助开关接通电流
D 15In
主要技术参数

壳架等级额定电流In(A) 40
额定电流In(A) 1、2、3、4、5、6、10、16、20、25、32、40
脱扣曲线 功能 短路保护、过载保护、隔离、控制
极数 1P+N
额定频率(Hz) 50
额定绝缘电压Ui(V) AC500
额定冲击耐受电压Uimp(V) 4000
额定工作电压Ue V( ) 230
飞弧距离(mm) ≤50
运行短路能力Ics A( ) 4500
瞬时脱扣特性 C、D
机械寿命 20000
电气寿命 10000

外形及安装尺寸

44.5±0.30
5.5±0.09 18 -0.20
0

-0.50
77.5 0 35.8±0.26 45±0.30

74max
