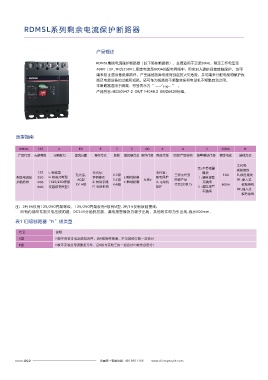

RDM5L系列剩余电流保护断路器
产品概述
RDM5L剩余电流保护断路器（以下简称断路器），主要适用于交流50Hz，额定工作电压至
400V（2P,1N为230V),额定电流至800A的配电网络中，用来对人提供间接接触保护，也可
用来防止因设备绝缘损坏, 产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线
路及电源设备的过载和短路, 还可作为线路的不频繁转换和电动机不频繁启动之用。
本断路器适用于隔离，符号表示为“ ” 。
产品符合:IEC60947-2 GB/T 14048.2 GB/Z6829标准。
选型指南
RDM5L 125 L EV Z 3 3 00 2 A Ⅱ 200A R
产品代号 壳架等级 分断能力 直流分量 操作方式 极数 脱扣 方式器 附件代号 用途代号 四级产品结构 报警模块代号 额定电流 接线方式
无代号:
无:不带报警 板前接线
125 L: 标准型 无代号: 2:2级 无代号: 三级无代号 模块
剩余电流保 250 M: 较高分断型 无代号: 手柄操作 3:3级 2: 瞬时脱扣器 见表2 配电保护 四极产品 Ⅰ:漏电报警 10A R:板后接线
AC型
...
PF:插入式
护断路器 400 (125/250壳架 Z: 转动手操 3: 复式脱扣器 2:电动机 又跳闸
EV: A型 4:4级 代号(见表1) 800A 板前接线
800 仅四级有M型） P: 电操机构 保护 Ⅱ:漏电报警
不跳闸 PR:插入式
板后接线
/
注：2P/1N仅有125/250壳架等级，125 250壳架仅有 4极有M型,2P/1N仅有板前接线;
所有内部附件除欠电压脱扣器、DC24V分励脱扣器、漏电报警模块为端子出线，其他附件均为引出线,线长500mm。
表1 四级断路器“N”板类型
代号 说 明
A型 N极不安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分
B型 N极不安装过电流脱扣元件，且N极与其他三极一起合分(N极先合后分)
